數控機床維修百科

FANUC OC系統由哪些基本模塊組成?
FANUC OC系統由控制單元，主軸和進給伺服單元以及相應的主軸電動機和進給電動機，CRT顯示器，系統操作面板，機床操作面板，附加的UO接口板，電池盒，手搖脈沖發生器等部件組成。

FANUC OC系列數控系統有哪些功能和特點?

如何確定數控系統三相電源的相序?
①用相序表肚如圖1-1 (a)所示，將三相電源線接到相序表，當相序正確時，相序表按順時針方向旋轉。
②用雙通道示波器側量測量AB相和CB相的波形，正確相序的波形如圖1-1 (b)所示，兩個波形在相位上相差120度。

如何對SIEMENS 840D系統進行系統恢復?
??? SIEMENS 840D系統的數據恢復包括NC數據和PLC程序，其步驟如下(適用于MMC103即帶硬盤的，對其他類MMC，可用PCIN4.0通過V24接口輸入):。
?①按.SERVICE”下面的軟鍵:
?②按“START UP”下面的軟鍵;
?③按擴展鍵“>”;
?④按“PASSWORD”下面的軟鍵:
?⑤按屏幕右側“SET PASSWORD”右面的軟鍵;

如何對SIEMENS 840D系統PLC進行初始化?
對SIEMENS 840D系統的PLC初始化(清”0″)步驟如下(圖2-13)
①將PLC啟動開關S4撥到“2”位置;
②將開關S4撥到“3”位置，并保持約3s直到PS燈再次亮:

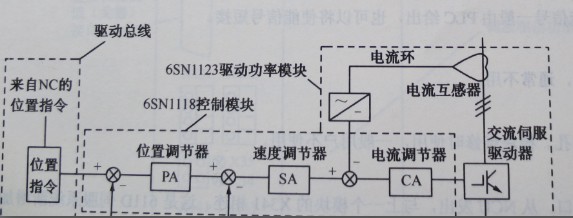

SIEMENS 840D系統611D數字伺服系統是怎樣構成的?
??? SIEMENS 840D系統采用數字化的611D伺服系統，由6SN 1123系列驅動模塊、6SN118系列控制模塊以及1FT6系列交流伺服電動機等部件組成。

SIEMENS 840D系統NCU模塊上的指示燈與開關有什么含義和功能?

SIEMENS 810T/M系統與位置反饋信號是怎樣連接的?
??如圖2-4所示，SIEMENS 81OT/M系統也是通過測量模塊接收位置反饋信號的，一個測量模塊塊可以連接三個軸的位置反饋。測量模塊上面三個X111. X121和X131接口是連接位位置反饋的.圖2-6為測量模塊接口X131與編碼器的連接圖。另兩個接口X111和X121與X131是相同的。使用時要注意這三個接口的順序。

如何對SIEMENS 840D系統NC進行初始化?
有時因為系統數據出現問題，需要對系統進行初始化，然后再重裝相關數據，初始化的步驟如下(圖2-13):

SIEMENS 840D系統NCU模塊上各接口有什么樣的功能?
下面結合圖2-10介紹SIEMENS 840D系統NCM模式上各接口的功能。
(1)X101
MMC接口，與MMC和MCP通過MPI電纜相連，實現NCU與MMC和
