SIEMENS 810T/M系統的PLC采用哪種形式?

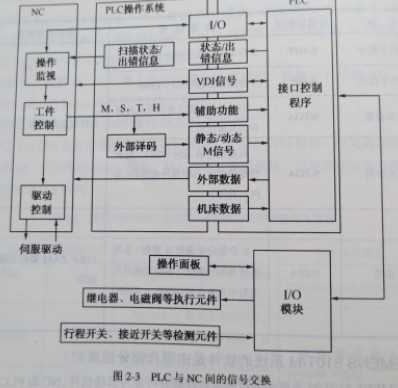

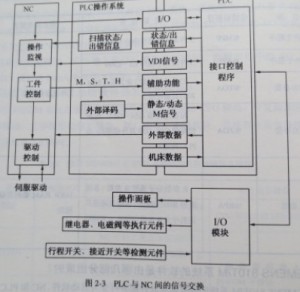

????SIEMENS 810T/M“系統自帶一個集成式PLC，用于實現系統與機床的接口和電氣邏輯控制。集成式PLC就是數控裝置沒有單獨的PLC的CPU，硬件上與NC不能分離，不屬于某型號的PLC與NC實現接口或者通信而構成系統的模式.編程語言采用SIEMENS SIMATIC S5系列PLC的語言STEPS. PLC與NC間的信號交換如圖2-3所示。

?SIEMENS 810T/M的GA2和GA3系統PLC的功能非常強，相當于S5 115U的編程結構，使用組織塊OBI作為系統與用戶程序的接口，CPU循環掃描OBI，在OBI中可以調用程序塊、功能塊等。組織塊可使用64個;程序塊、功能塊、順序塊和數據塊可編程255個，使編程更方便，控制功能更強大。PLC的程序運行通常占用15%的CPU運行時間。PLC的開關A接口通過I/O模塊(6FX 1124-6AA X X)來實現，最多可以有128點輸入，64點輸出。
