?SIEMENS 810T/M系統與伺服系統是如何連接的？

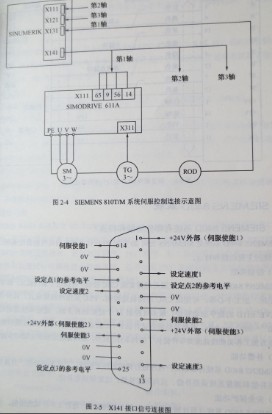

??SIEMENS 810T/M系統與伺服系統的連接是通過測量模塊連接的，圖2-4為SIEMENS810T/M系統與SIEMENS SIMODRIVE 611A系統的連接示意圖，一塊測量模塊可以控制三個何服軸，SIEMENS 810T/M系統最多可以安裝兩塊測量模塊。控制信號都是通過X141輸出的，控制信號包括速度給定信號和使能信號，圖2-5為接口X141的信號連接圖。
